建造者模式

在软件开发过程中有时需要创建一个复杂的对象,这个复杂对象通常由多个子部件按一定的步骤组合而成。例如,计算机是由 OPU、主板、内存、硬盘、显卡、机箱、显示器、键盘、鼠标等部件组装而成的,采购员不可能自己去组装计算机,而是将计算机的配置要求告诉计算机销售公司,计算机销售公司安排技术人员去组装计算机,然后再交给要买计算机的采购员。
生活中这样的例子很多,如游戏中的不同角色,其性别、个性、能力、脸型、体型、服装、发型等特性都有所差异;还有汽车中的方向盘、发动机、车架、轮胎等部件也多种多样;每封电子邮件的发件人、收件人、主题、内容、附件等内容也各不相同。
以上所有这些产品都是由多个部件构成的,各个部件可以灵活选择,但其创建步骤都大同小异。这类产品的创建无法用前面介绍的工厂模式描述,只有建造者模式可以很好地描述该类产品的创建。

模式的定义与特点

建造者(Builder)模式的定义:指将一个复杂对象的构造与它的表示分离,使同样的构建过程可以创建不同的表示,这样的设计模式被称为建造者模式。它是将一个复杂的对象分解为多个简单的对象,然后一步一步构建而成。它将变与不变相分离,即产品的组成部分是不变的,但每一部分是可以灵活选择的。
该模式的主要优点如下:

  1. 各个具体的建造者相互独立,有利于系统的扩展。
  2. 客户端不必知道产品内部组成的细节,便于控制细节风险。

其缺点如下:

  1. 产品的组成部分必须相同,这限制了其使用范围。
  2. 如果产品的内部变化复杂,该模式会增加很多的建造者类。

建造者(Builder)模式和工厂模式的关注点不同:建造者模式注重零部件的组装过程,而工厂方法模式更注重零部件的创建过程,但两者可以结合使用。

模式的结构与实现

建造者(Builder)模式由产品、抽象建造者、具体建造者、指挥者等 4 个要素构成,现在我们来分析其基本结构和实现方法。

1. 模式的结构

建造者(Builder)模式的主要角色如下。

  1. 产品角色(Product):它是包含多个组成部件的复杂对象,由具体建造者来创建其各个滅部件。
  2. 抽象建造者(Builder):它是一个包含创建产品各个子部件的抽象方法的接口,通常还包含一个返回复杂产品的方法 getResult()。
  3. 具体建造者(Concrete Builder):实现 Builder 接口,完成复杂产品的各个部件的具体创建方法。
  4. 指挥者(Director):它调用建造者对象中的部件构造与装配方法完成复杂对象的创建,在指挥者中不涉及具体产品的信息。

其结构图如图 1 所示。

upload successful

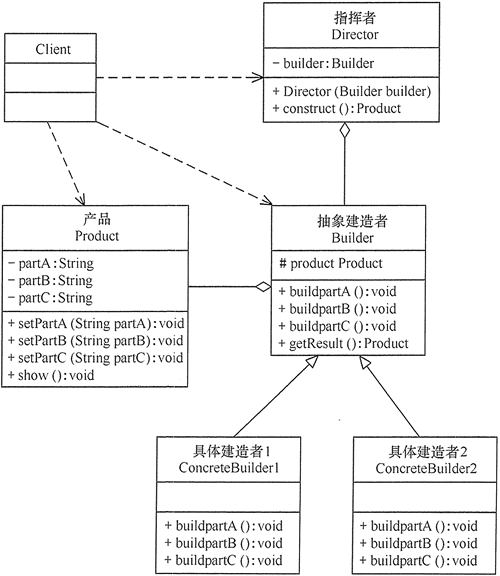

图1 建造者模式的结构图

2. 模式的实现

图 1 给出了建造者(Builder)模式的主要结构,其相关类的代码如下。
(1) 产品角色:包含多个组成部件的复杂对象。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
class Product {

private String partA;
private String partB;
private String partC;

public void setPartA(String partA) {
this.partA = partA;
}

public void setPartB(String partB) {
this.partB = partB;
}

public void setPartC(String partC) {
this.partC = partC;
}

public void show() {
//显示产品的特性
}
}

(2) 抽象建造者:包含创建产品各个子部件的抽象方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
abstract class Builder {

//创建产品对象
protected Product product = new Product();

public abstract void buildPartA();

public abstract void buildPartB();

public abstract void buildPartC();

//返回产品对象
public Product getResult() {
return product;
}
}

(3) 具体建造者:实现了抽象建造者接口。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class ConcreteBuilder extends Builder {

public void buildPartA() {
product.setPartA("建造 PartA");
}

public void buildPartB() {
product.setPartA("建造 PartB");
}

public void buildPartC() {
product.setPartA("建造 PartC");
}
}

(4) 指挥者:调用建造者中的方法完成复杂对象的创建。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
class Director {

private Builder builder;

public Director(Builder builder) {
this.builder = builder;
}

//产品构建与组装方法
public Product construct() {
builder.buildPartA();
builder.buildPartB();
builder.buildPartC();
return builder.getResult();
}
}

(5) 客户类。

1
2
3
4
5
6
7
8
9
public class Client {

public static void main(String[] args) {
Builder builder = new ConcreteBuilder();
Director director = new Director(builder);
Product product = director.construct();
product.show();
}
}

模式的应用实例

【例1】用建造者(Builder)模式描述客厅装修。
分析:客厅装修是一个复杂的过程,它包含墙体的装修、电视机的选择、沙发的购买与布局等。客户把装修要求告诉项目经理,项目经理指挥装修工人一步步装修,最后完成整个客厅的装修与布局,所以本实例用建造者模式实现比较适合。
这里客厅是产品,包括墙、电视和沙发等组成部分。具体装修工人是具体建造者,他们负责装修与墙、电视和沙发的布局。项目经理是指挥者,他负责指挥装修工人进行装修。
另外,客厅类中提供了 show() 方法,可以将装修效果图显示出来(点此下载装修效果图的图片)。客户端程序通过对象生成器类 ReadXML 读取 XML 配置文件中的装修方案数据(点此下载 XML 文件),调用项目经理进行装修。其类图如图 2 所示。

upload successful

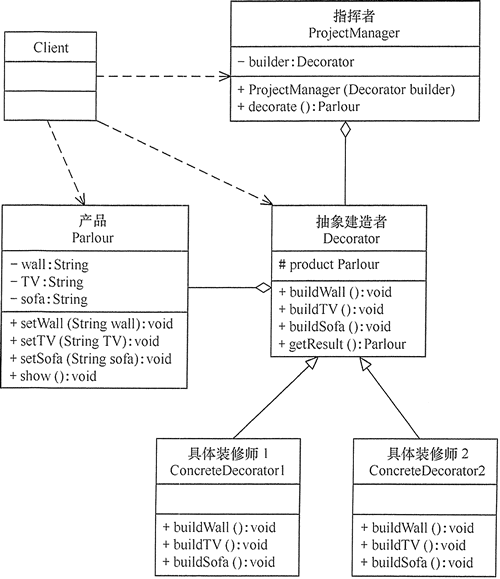

图2 客厅装修的结构图

程序代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
package builder;

import java.awt.BorderLayout;
import java.awt.Container;
import java.awt.GridLayout;
import javax.swing.BorderFactory;
import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JScrollPane;

public class ParlourDecorator {

public static void main(String[] args) {
try {
Decorator d;
d = (Decorator) ReadXML.getObject();
ProjectManager m = new ProjectManager(d);
Parlour p = m.decorate();
p.show();
} catch (Exception e) {
System.out.println(e.getMessage());
}
}
}

//产品:客厅
class Parlour {

private String wall; //墙
private String TV; //电视
private String sofa; //沙发

public void setWall(String wall) {
this.wall = wall;
}

public void setTV(String TV) {
this.TV = TV;
}

public void setSofa(String sofa) {
this.sofa = sofa;
}

public void show() {
JFrame jf = new JFrame("建造者模式测试");
Container contentPane = jf.getContentPane();
JPanel p = new JPanel();
JScrollPane sp = new JScrollPane(p);
String parlour = wall + TV + sofa;
JLabel l = new JLabel(new ImageIcon("src/" + parlour + ".jpg"));
p.setLayout(new GridLayout(1, 1));
p.setBorder(BorderFactory.createTitledBorder("客厅"));
p.add(l);
contentPane.add(sp, BorderLayout.CENTER);
jf.pack();
jf.setVisible(true);
jf.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
}
}

//抽象建造者:装修工人
abstract class Decorator {

//创建产品对象
protected Parlour product = new Parlour();

public abstract void buildWall();

public abstract void buildTV();

public abstract void buildSofa();

//返回产品对象
public Parlour getResult() {
return product;
}
}

//具体建造者:具体装修工人1
class ConcreteDecorator1 extends Decorator {

public void buildWall() {
product.setWall("w1");
}

public void buildTV() {
product.setTV("TV1");
}

public void buildSofa() {
product.setSofa("sf1");
}
}

//具体建造者:具体装修工人2
class ConcreteDecorator2 extends Decorator {

public void buildWall() {
product.setWall("w2");
}

public void buildTV() {
product.setTV("TV2");
}

public void buildSofa() {
product.setSofa("sf2");
}
}

//指挥者:项目经理
class ProjectManager {

private Decorator builder;

public ProjectManager(Decorator builder) {
this.builder = builder;
}

//产品构建与组装方法
public Parlour decorate() {
builder.buildWall();
builder.buildTV();
builder.buildSofa();
return builder.getResult();
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
package builder;

import java.io.File;
import javax.xml.parsers.DocumentBuilder;
import javax.xml.parsers.DocumentBuilderFactory;
import org.w3c.dom.Document;
import org.w3c.dom.Node;
import org.w3c.dom.NodeList;

class ReadXML {

public static Object getObject() {
try {
DocumentBuilderFactory dFactory = DocumentBuilderFactory.newInstance();
DocumentBuilder builder = dFactory.newDocumentBuilder();
Document doc;
doc = builder.parse(new File("src/Builder/config.xml"));
NodeList nl = doc.getElementsByTagName("className");
Node classNode = nl.item(0).getFirstChild();
String cName = "Builder." + classNode.getNodeValue();
System.out.println("新类名:" + cName);
Class<?> c = Class.forName(cName);
Object obj = c.newInstance();
return obj;
} catch (Exception e) {
e.printStackTrace();
return null;
}
}
}

程序运行结果如图 3 所示。

upload successful

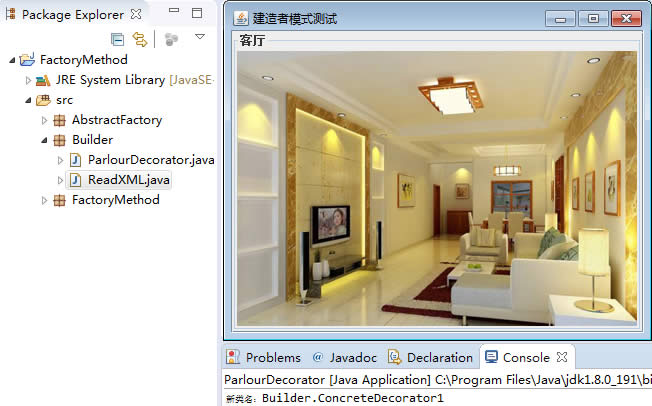

图3 客厅装修的运行结果

模式的应用场景

建造者(Builder)模式创建的是复杂对象,其产品的各个部分经常面临着剧烈的变化,但将它们组合在一起的算法却相对稳定,所以它通常在以下场合使用。

  • 创建的对象较复杂,由多个部件构成,各部件面临着复杂的变化,但构件间的建造顺序是稳定的。
  • 创建复杂对象的算法独立于该对象的组成部分以及它们的装配方式,即产品的构建过程和最终的表示是独立的。

模式的扩展

建造者(Builder)模式在应用过程中可以根据需要改变,如果创建的产品种类只有一种,只需要一个具体建造者,这时可以省略掉抽象建造者,甚至可以省略掉指挥者角色。
